FreeCAD22 Assembly Modeling Baugruppenmodellierung

Willkommen auf unserer Website! Hier finden Sie eine Einführung in die Baugruppenmodellierung mit FreeCAD – für Einsteiger und fortgeschrittene Anwender. Wir bieten hilfreiche Lerninhalte und praxisnahe Beispiele, um einfache und komplexe Konstruktionen aus mehreren Bauteilen zu erstellen.
In FreeCAD gibt es verschiedene Methoden zur Baugruppenmodellierung. Die am häufigsten verwendete Methode ist die freie Platzierung von Bauteilen im Raum ohne Abhängigkeiten. Sie eignet sich besonders für Projekte, in denen sich Bauteile häufiger ändern. Zudem wird diese Methode für komplexe Bauteile genutzt, bei denen mehrere einfache Körper mithilfe boolescher Operationen addiert, subtrahiert oder als Schnittmenge kombiniert werden. Dies ist auch ideal für FEM- oder CFD-Analysen, da in der Regel nur wenig Aufbereitungszeit erforderlich ist.
Eine weitere Methode basiert auf der Verwendung von Abhängigkeiten, auch Einbaubedingungen genannt. Diese ermöglicht die präzise Positionierung von Bauteilen und reduziert Konstruktionsfehler. Sie wird häufig für exakte technische Konstruktionen eingesetzt.
Unsere Videos bieten Schritt-für-Schritt-Anleitungen zur Baugruppenmodellierung sowie zur Erstellung von 3D-Modellen und technischen Zeichnungen. Unter jedem Video stehen die zugehörigen FreeCAD-Dateien (.FCStd) sowie technische Zeichnungen im PDF-Format zum Download bereit. So können Sie eigene Baugruppen modellieren, anpassen und optimieren.

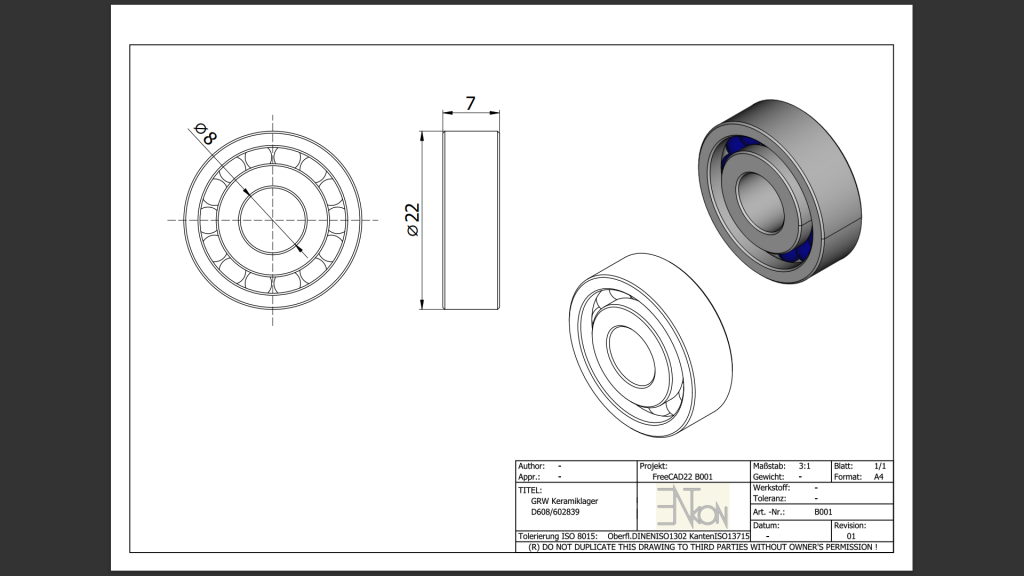

FreeCAD22 B001 Keramiklager D608/602839 Körper erstellen Klon erstellen Schattierte Ansicht

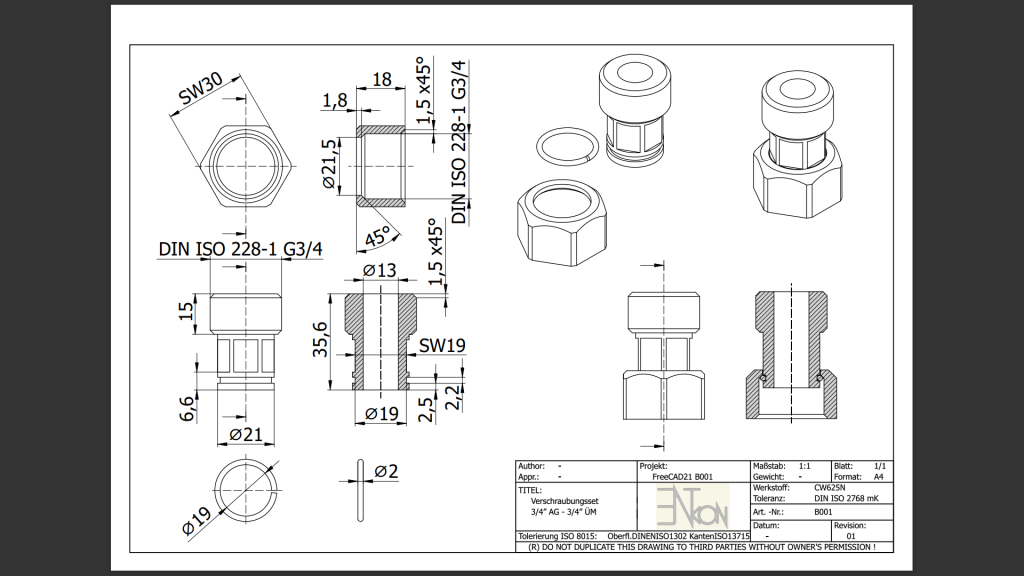

FreeCAD22 B002 Verschraubungsset 3/4”AG-3/4”ÜM Körper erstellen Schnittansicht einfügen

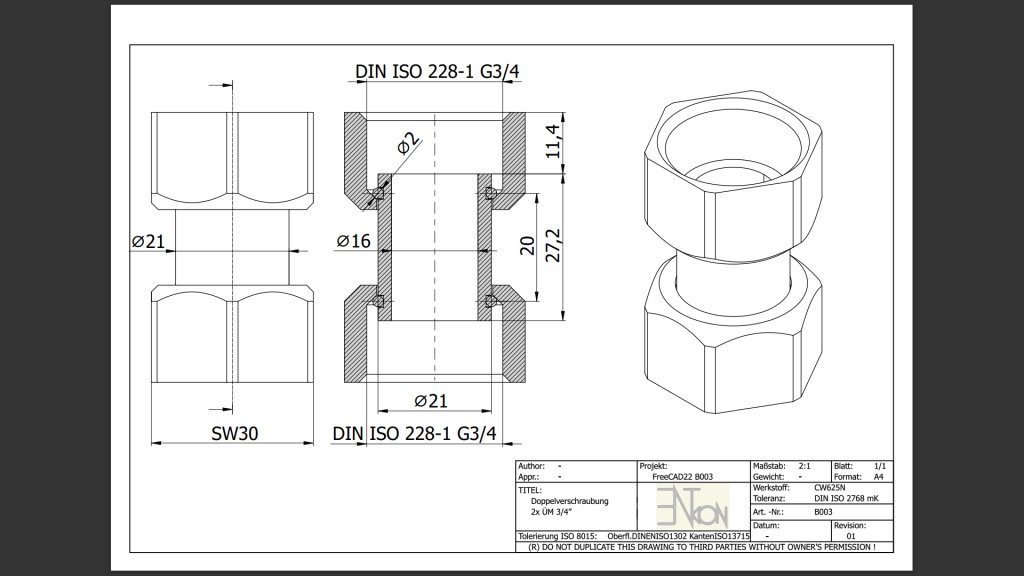

FreeCAD22 B003 Doppelverschraubung 2ÜM 3/4” Körper erstellen Klon erstellen Schnittansicht einfügen

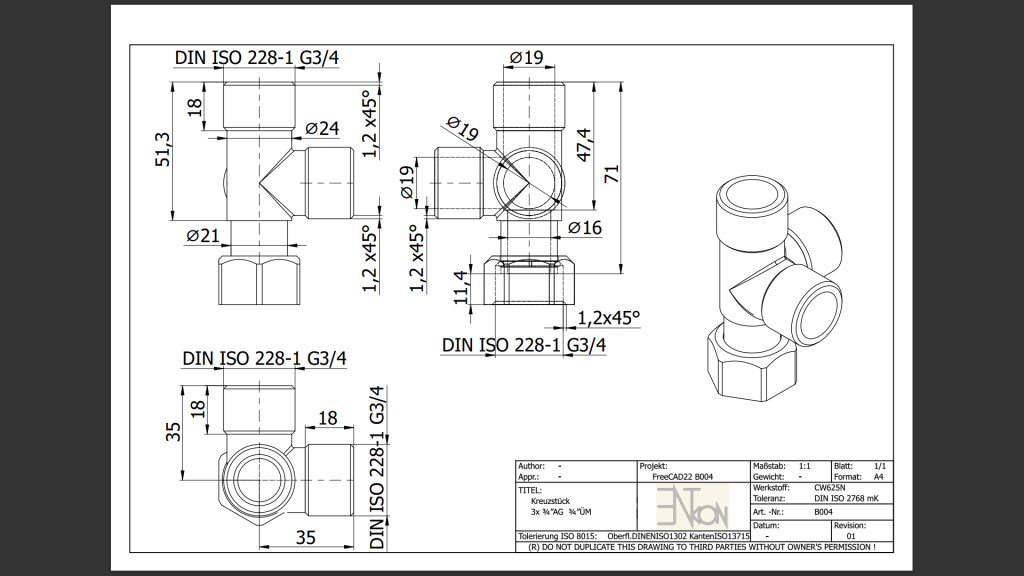

FreeCAD22 B004 Kreuzstück 3x ¾”AG ¾”ÜM Körper erstellen Klon erstellen verdeckte Kanten einblenden

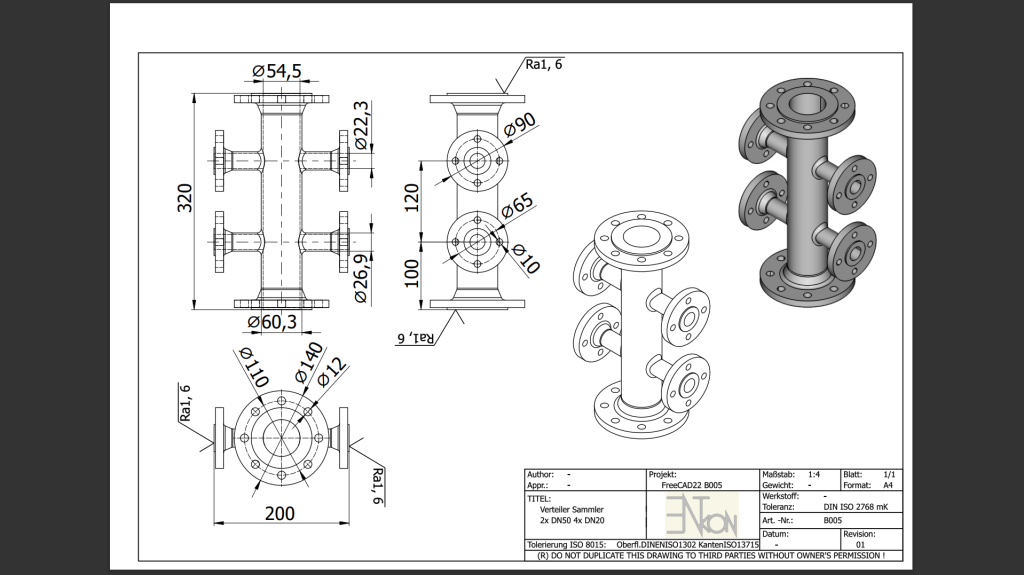

FreeCAD22 B005 Verteiler Sammler 2x DN50 4x DN20 Klon erstellen verdeckte Kanten einblenden

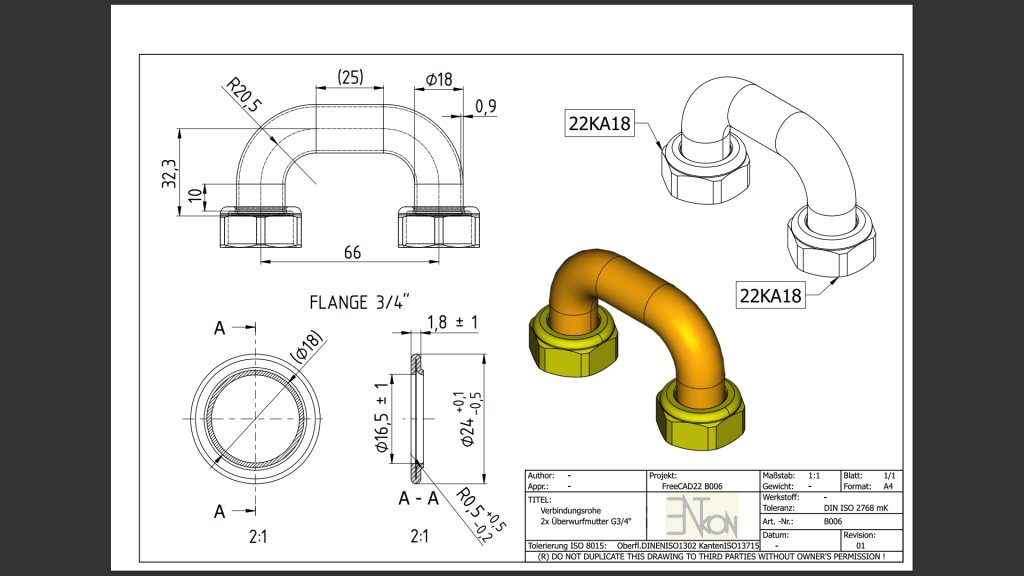

FreeCAD22 B006 Verbindungsrohr D18x0,9 mit 2x Überwurfmutter G3/4“

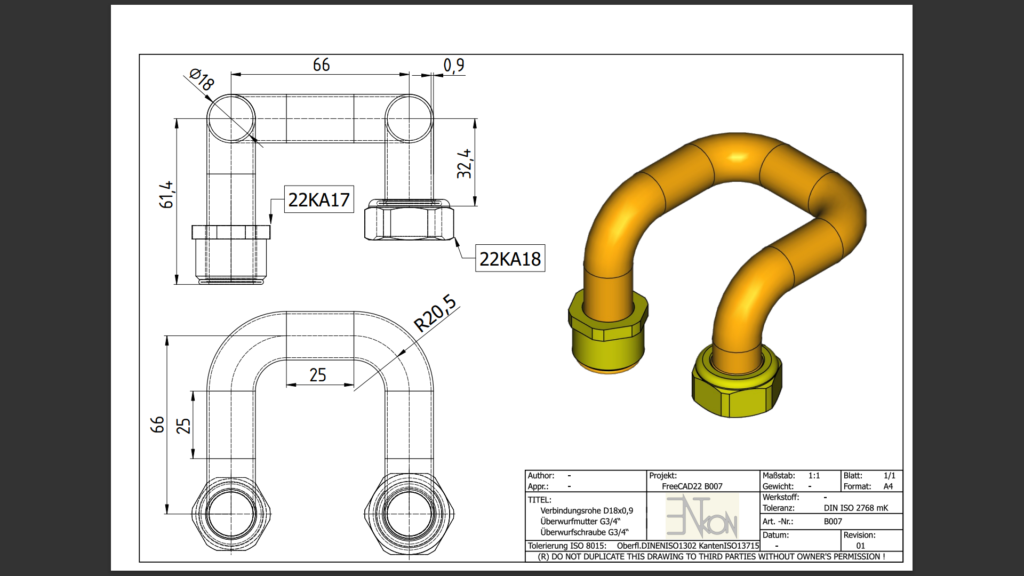

FreeCAD22 B007 Verbindungsrohr D18x0,9 mit Überwurfmutter G3/4“ und Überwurfschraube G3/4“

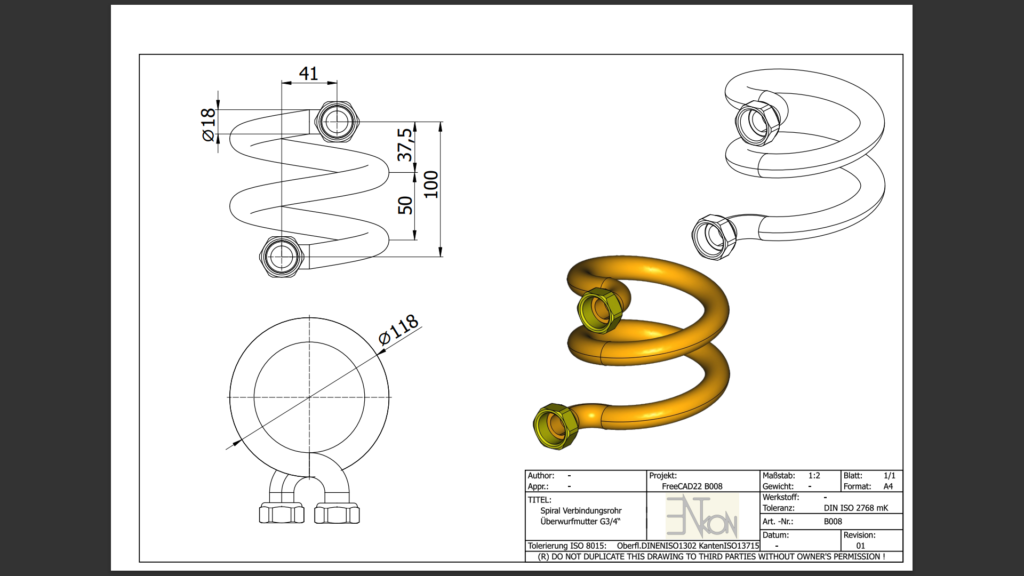

FreeCAD22 B008 Spiral Verbindungsrohr D18x0,9 mit 2x Überwurfmutter G3/4“

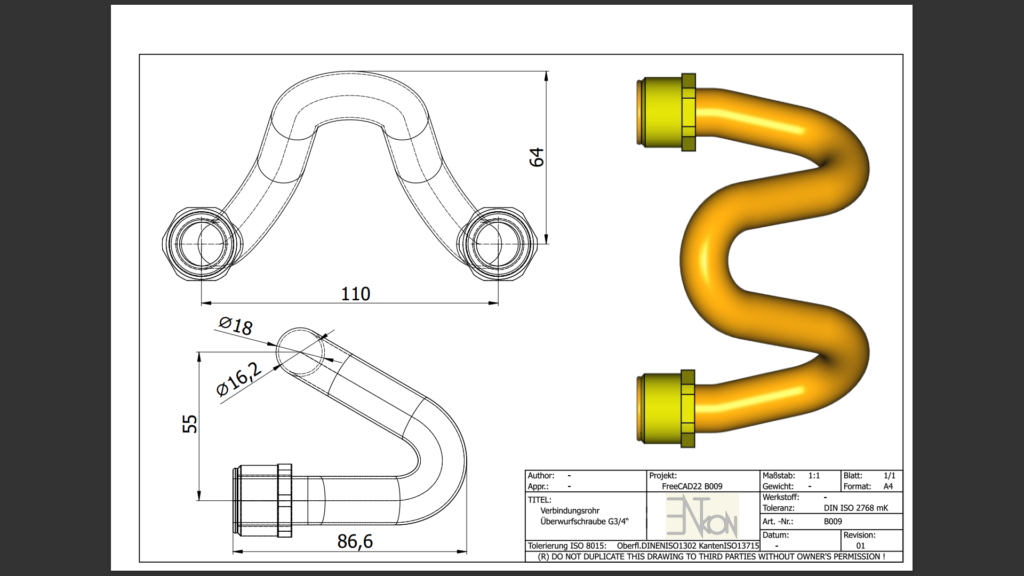

FreeCAD22 B009 Verbindungsrohr D18 mit Überwurfschraube G3/4“ Bezugspunkt Polylinie Draft-Einrasten

Kupferrohre – Ergänzende Informationen
Hier finden Sie eine ergänzende Übersicht zu abgeschlossenen Kapiteln rund um das Thema Kupferrohre. Die Tabelle zeigt Richtwerte, welche Rohrtypen für bestimmte Verschraubungen geeignet sind, welche Wandstärken üblich sind, sowie empfohlene Biegeradien, Abstände zwischen den Biegeradien und den Abstand vom Rohranfang bis zum Beginn des Biegeradius.
Die Angaben orientieren sich an gängigen Industriestandards und dienen als technische Orientierung. Eine zusammengefasste Version steht unten als PDF-Datei zum Download bereit.

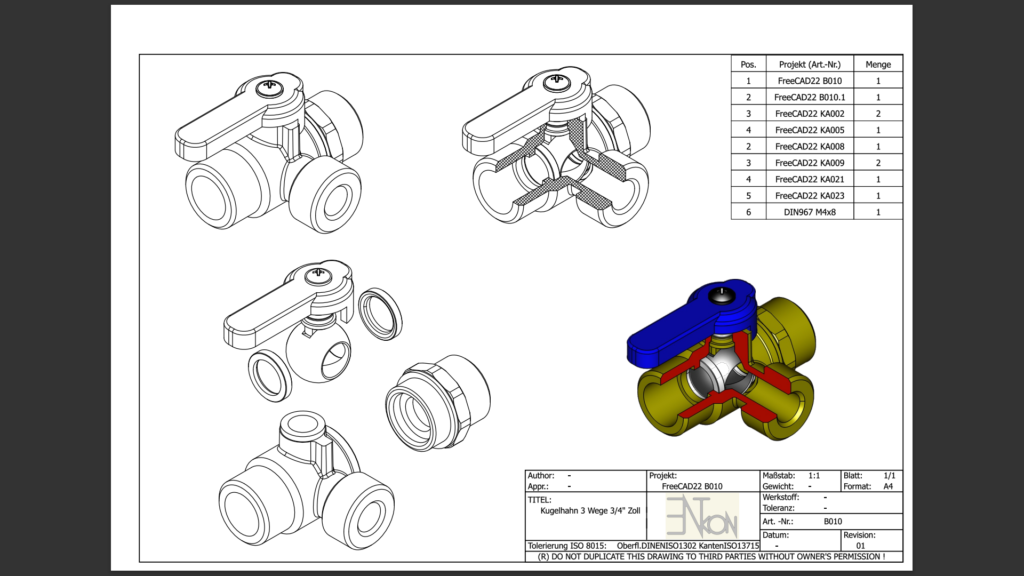

FreeCAD22 B010 Kugelhahn 3 Wege 3/4″ Zoll Link, Teilecontainer und Stückliste erstellen Verschieben

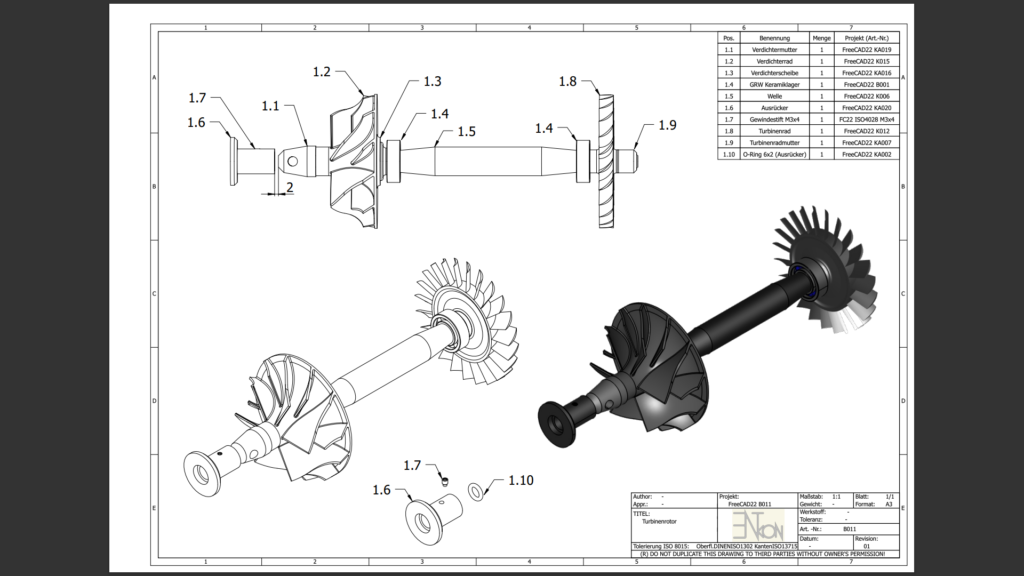

FreeCAD22 B011 Turbinenrotor Link Verschieben Stückliste und Normteil erstellen
